PC組み換えの続き．
カラになったNR200P MAXにはインテルの第13世代CPUを押し込みます．
CPUはi7-13700K，マザーボードはROG Strix Z790-I Gaming WiFi. 従前の構成をそのまま世代更新したような構成です．
GPUカードはASUSのTUF-RTX4070ti-12G-Gamingにしました. 価格と性能向上のバランスを考えると，現時点で4070tiが良いかな，と思ったのです．
メモリはDDR5 5600MT/s, SSDはWD Blackの1TB M2 MVNeです．
結構ちがうROG Strix Z790-I
単純にROG Strix Z690-Iの次世代機だと考えて購入したZ790-Iですが，ピン配置などが結構変わっています．
例えば，シャシーファン(CHA_FANP)コネクタの位置が下(PCIeスロット側）から上(AIO_PUMP並び）に変わりました．
|
|
ちょっと驚いたのは，オーディオ関係がマザーボード上から一掃されたこと．HD_AUDIOヘッダは基板上になく，バックプレートにもオーディオ関係の端子は一切ありません．

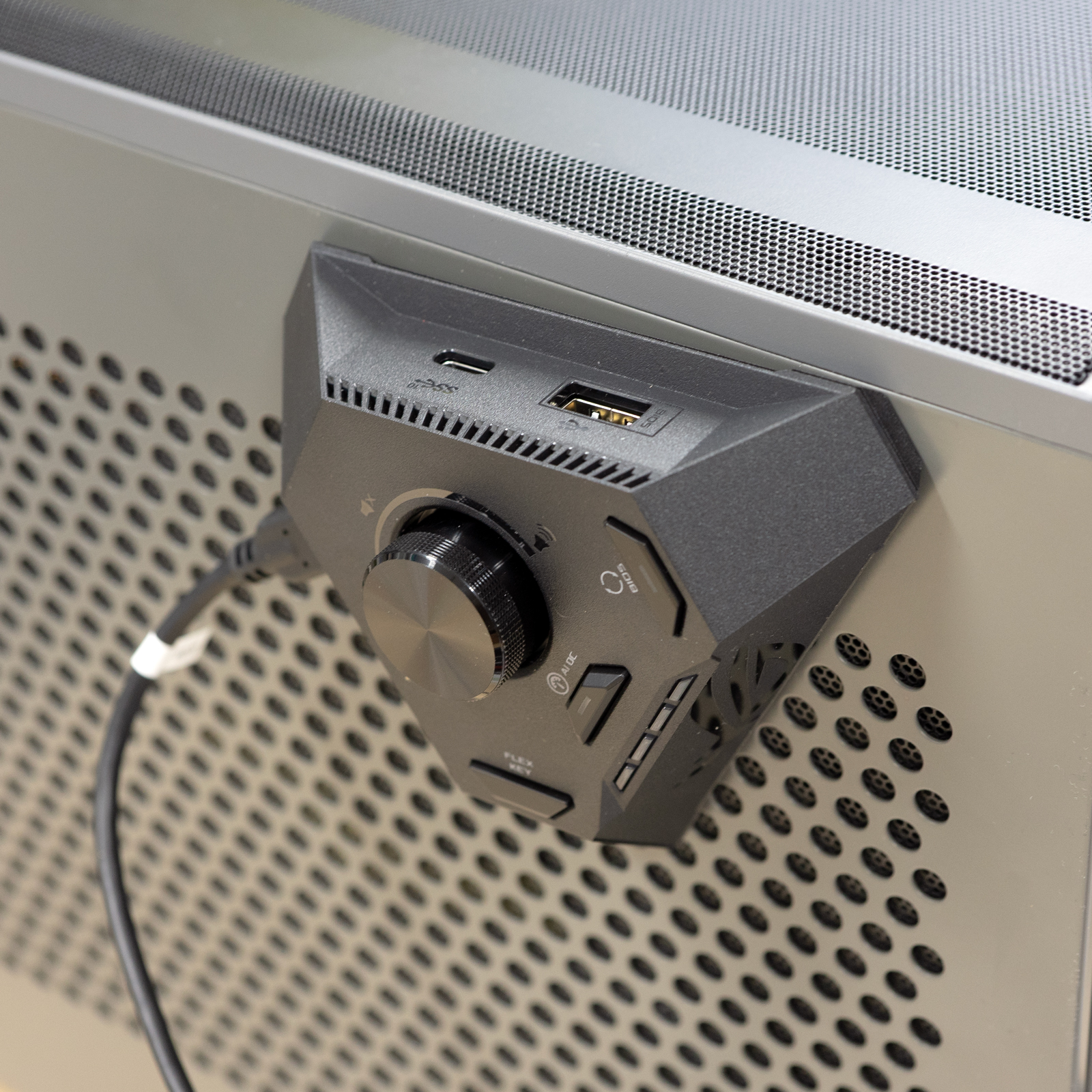

そのかわり，オニギリみたいな形のROG Strix HIVEなる拡張デバイスが添付されています．オーディオやUSB端子が集約されていますが，どうせならSDカードリーダーを付けてほしかったな．マグネットが付いていて鉄に貼りつきます．
正面（ロゴのある面）に4つLEDが搭載されていまして，Z690-Iでは基板上にあった自己診断表示になっています．毎回見せなくても・・・と思うのですが，小型筐体にギュウギュウ詰めにする場合は有難いかも．
なお，ドーターカードにPCIeの信号を3.0にするスライドスイッチが取り付けられてます．ライザーケーブルがPCIe3.0のものだと映像が出力されず，FモデルのCPUだと詰むので，その対策でしょうか．しかしZ790マザーを選ぶのにPCIeケーブルを妥協する人っているのかな？
NR200P MAXへの組み込み
サイズに余裕があるので，NR200P MAXへの組み込みは悩む要素はあまりありません．下右フレームと電源プラグは外してしまった方が容易です．
|
|
唯一の難所はマザーボード上端のコネクタ接続．ここにCPU_FAN, CPU_PUMP, CHA_FANコネクタが並んでいます．相変わらず背の高いヒートシンクとラジエターファンに挟まれて，非常にアクセスしにくいです．
さらに，ROG Strix Z790-Iでは，出荷時コネクタにゴムのカバーが装着されています．これを外し忘れると，いくらケーブルのコネクタを上から押し付けても嵌りません．このあたり，事前に確認の上，ケーブルをつないでから取り付けたほうがいいですね．
RTX4000番台のグラボ
NR200P MAXは長さ336mmまでのGPUカードが収まるとされているのですが，RTX4000番台は慎重に選ばないと平気でこれを超えてきます．なので，物理サイズで選べる製品が限られます．PCIeカード本来の規格では長さ312mmが最大のようで，NR200やLian LI A4-H2Oは十分に条件を満たしているはずなんですけど．
シャープなデザインのMSIのRTX4070ti Ventus 3xがいいなと思ったのですが品切れ．同じくMSIのRTX4070ti GAMING X TRIOだと1mmオーバー．入るとは思うのですが，高価なGPUカードで無理はしたくありません．
TUF-RTX4070ti-12G-Gamingは長さ305mm，プレート２スロット・本体３スロット厚（65mm）なので，長さは余裕，ガラスパネルとの隙間もそれなりに残ります．
もしRTX4080を入れるとなると，MSIのGeForce RTX4080 VENTUS 3X OC（全長322mm）ぐらいしか選択肢がありません．ほぼヒートシンクの塊ですから，そろそろGPUカードも水冷が常識，の時代が来るかも．
PCIe電源ケーブル
RTX4000シリーズは補助電源コネクタが12VHPWRなので，変換ケーブルがついています．RTX4070tiの場合，8pinのPCIeコネクタを２つ繋ぐ仕様なのですが，分岐ケーブルではなくそれぞれPSUと直結するよう指示されています．
しかしPSU付属はすべて分岐ケーブル．余りの分岐部分が邪魔なので切ってしまいました．ショートが怖いので，断端は熱収縮チューブでカバーしておきました．
組み上げてから
組み上げて電源を入れ，BIOS (UEFI)を確認してからWindowsをインストールするわけなんですが，ネット接続のところで止まってしまいました．
今のWindowsはネット接続がないと一切先に進めません．
有線でつないでもダメで，ものは試しと手許にあったUSBイーサネットアダプタで接続したらうまくいきました．
初期不良か？と思いましたが，Windowsインストール後はマザーボードでちゃんとネット接続できました．Windowsが悪いのかマザーボードが悪いのか，ずっと待ってればなんとかなったのかわかりません．
Windowsのトラブルシューティング（別のデバイスでアクセスしろって出る！）は例によって全く役に立たないので，こういうことが無いようにマザーボード側で頑張ってほしいところです．Z690-Iのときは全く問題なかったんだけど．
サーマルスロットリング？
BIOSのアップデートをしてからCinebench R23を走らせてみると，30,000ptsには少し届かないな，という値でした．
i7-12700からは40%の性能向上で，正直すごいなと思う反面，あとちょっとで30,000なのに・・・という感情も残ります．人間は欲深いですね．
ベンチマークを始めるとあっという間にCPUパッケージ温度が100度まで上がります．たぶんサーマルスロットリングが起きていると思うのですが，それなりの値が出ているので，スロットルワークも進化しているんでしょうね．
ROG Strix Z790-Iには，Armoury CrateのオートチューニングやAI Cooling, HIVEのEZ mode AI OCボタンやらAI Suite 3（別途インストール）による最適化など，様々なチューニング手段が提供されています．でも，Cinebench R23のスコアについてはどれも似たり寄ったりでした．
NR200P MAXは280mmAIOなので，もう少し頑張ってくれてもいいような・・・水枕の取り付け方をもう一度見直してみますかね．
なお，私の使い方では，RTX4070tiのファンはほぼ止まったままです．ラジエターは排気で使っていますが，吸気を試してみてもいいかもしれないな，と思っています．
